Perävaunun akseli 750 kg 4x100: säädettävä ratkaisu omiin peräkärryprojekteihin

Praxis-Szenario: Die passende Achse fuer den individuellen Anhaengerbau finden

Moni perävaunun omistaja törmää samaan käytännön ongelmaan: runko on vielä käyttökelpoinen, mutta akseli on kulunut, vaurioitunut tai yksinkertaisesti väärän mittainen uuteen käyttötarkoitukseen. Tyypillinen tilanne on vanhan kevytperävaunun kunnostus, itse rakennettu työkalukärry, mönkijän kuljetukseen tehty erikoisvaunu tai venetrailerin muutosprojekti. Kun rungon leveys ei vastaa suoraan tavallisia vakiomittoja, sopivan akselin löytäminen muuttuu nopeasti aikaa vieväksi vertailuksi.

Tässä kohtaa säädettävä yleiskäyttöinen akseli on käytännössä erittäin järkevä ratkaisu. Kun sekä kosketinmitta A että anlagemitta C voidaan sovittaa projektin mukaan, rakentajan ei tarvitse tehdä runkoon turhia kompromisseja vain siksi, että saatavilla oleva akseli on muutaman sentin liian kapea tai liian leveä. Tämä on erityisen hyödyllistä harrastajille, jotka rakentavat peräkärryä itse, mutta myös korjaamoille ja huoltopajoille, joissa vastaan tulee erilaisia runkoleveyksiä ja yksilöllisiä rakenteita.

Asiantuntijan näkökulmasta juuri säädettävyys vähentää virheriskiä kahdessa kohdassa. Ensinnäkin pyörien sijainti suhteessa runkoon saadaan kohdalleen ilman väkisin tehtyjä välikappaleita tai epäsiistejä muutoksia. Toiseksi kuormituksen jakautuminen pysyy hallittavana, kun akseli voidaan asentaa rungon geometriaan sopivasti. Käytännössä tämä näkyy vakaampana vetokäytöksenä, tasaisempana renkaiden kulumisena ja helpompana asennuksena.

Jos kyseessä on vaihtoakseli vanhaan perävaunuun, säädettävä rakenne helpottaa myös tilanteita, joissa alkuperäistä varaosaa ei enää ole saatavilla. Sen sijaan että etsittäisiin täysin samaa komponenttia vanhalla varaosanumerolla, voidaan käyttää yleiskäyttöistä ratkaisua, jonka mitat säädetään olemassa olevaan runkoon sopiviksi. Se on usein realistisin tapa pitää käyttökelpoinen kärry liikenteessä ilman koko alustan uusimista.

Moni rakentaja arvioi ensin vain akselin kantavuuden, mutta käytännössä mitoitus on aivan yhtä ratkaiseva. Jos kosketinmitta tai pyörien sijainti jää vääräksi, seurauksena voi olla ongelmia lokasuojien, lavan, jarruttoman kärryn tasapainon tai kuormatilan käytettävyyden kanssa. Siksi säädettävä akseli ei ole vain kätevä lisävaruste, vaan monessa projektissa teknisesti järkevin valinta.

Was die Flexi Achse 750 kg 4 x 100 auszeichnet

Tämän mallin ydin on selkeä: kyseessä on säädettävä kumijousiakseli auton perävaunuihin, ja sen suurin sallittu akselikuorma on 750 kg. Se sopii siis jarruttomiin tai kevyisiin perävaunuratkaisuihin, joissa kokonaisuus halutaan pitää yksinkertaisena, toimintavarmana ja huoltotarpeeltaan vähäisenä. 750 kg akseliluokka on yleinen valinta esimerkiksi puutarhajätteen kuljetukseen, rakennustarvikkeiden siirtoon, pienten koneiden kuljettamiseen ja vapaa-ajan käyttöön.

Pyöräliitäntä 4 x 100 on toinen tärkeä käytännön etu. Tämä pulttijako on yleinen monissa kevyissä perävaunuissa, joten yhteensopivia vanne- ja napayhdistelmiä löytyy tavallisesti hyvin. Kun olemassa olevat pyörät ovat jo 4 x 100 -jaolla, akselin vaihto onnistuu usein ilman koko pyöräkaluston uusimista. Se säästää kustannuksia ja helpottaa varaosien saatavuutta jatkossa.

Flexi axle -periaate perustuu siihen, että molemmat akselin päät työnnetään keskiputkeen haluttuun mittaan ja lukitaan paikalleen. Tämä erottaa sen perinteisestä kiinteämittaisesta akselista. Käytännössä rakentaja saa enemmän vapautta rungon suunnitteluun, mutta samalla rakenteen peruslogiikka pysyy selkeänä ja helposti ymmärrettävänä. Kun osat asennetaan valmistajan ohjeiden mukaan, kokonaisuudesta saadaan tukeva ja käyttötarkoitukseen sopiva.

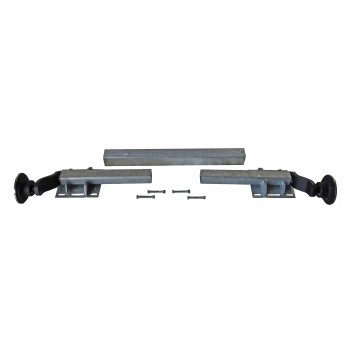

Toimitukseen sisältyvät 2 akselinpäätä, keskiputki, kiinnitysmateriaali ja pyöränpultit. Tämä on käytännössä hyvä kokonaisuus, koska asennusta varten ei tarvitse heti lähteä etsimään kaikkia peruskomponentteja erikseen. Painoa kokonaisuudella on 36,8 kg, mikä kertoo jo siitä, ettei kyse ole kevyestä ohutrakenteisesta osasta, vaan järeämmästä ja käyttöön tarkoitetusta komponentista.

Käytännön työssä tämän tyyppinen akseli kiinnostaa erityisesti silloin, kun tarvitaan toimiva kompromissi standardiosan ja täysin mittatilaustyönä tehdyn ratkaisun välille. Se ei sido rakentajaa yhteen runkoleveyteen, mutta tarjoaa silti selkeät tekniset rajat: akselikuorma enintään 750 kg ja pyöräliitäntä 4 x 100. Juuri nämä numerot määrittävät, mihin projektiin osa sopii ja mihin ei.

Flexible Masse fuer viele Anhaengerprojekte

Tämän säädettävän akselin suurin vahvuus on mittojen joustavuus. Kosketinmitta A on säädettävissä välillä 650-1550 mm. Anlagemitta C puolestaan on säädettävissä välillä 1380-1850 mm. Käytännössä nämä säätöalueet kattavat suuren määrän erilaisia kevytperävaunuja, harrasteprojekteja ja erikoiskärryjä, joissa rungon mitat poikkeavat tavallisista vakiomalleista.

Jos rakennatte esimerkiksi kapeaa huoltokärryä puutarhakoneille, pienempi A-mitta voi olla ratkaiseva, jotta pyörät asettuvat oikein rungon ulkopuolelle tai lokasuojien alle. Toisaalta leveämmässä tavarakärryssä tai erikoisrungossa tarvitaan enemmän säätövaraa, jotta pyörälinja asettuu vakauden kannalta järkevästi. Kun säätöalue ulottuu 1550 millimetriin asti, sama komponentti palvelee hyvin erilaisia käyttökohteita.

Anlagemitta C:n alue 1380-1850 mm on yhtä olennainen. Se vaikuttaa käytännössä pyörien sijaintiin ja kokonaisleveyteen. Tässä kohtaa moni tekee virheen mittaamalla vain vanhan akselin ulkomitat. Parempi tapa on mitata rungon todelliset kiinnityspisteet, pyöräkoteloiden tila, lokasuojien paikka sekä renkaan tarvitsema liikevara kuormitettuna. Näin uusi akseli ei ainoastaan mahdu paikalleen, vaan toimii oikein myös ajossa.

Valmistajan ohjeiden mukaan keskiputkea voidaan lyhentää. Tämä lisää sovitettavuutta entisestään, mutta juuri tässä kohdassa kannattaa toimia huolellisesti. Käytännön vinkki on tehdä mittaus vähintään kahteen kertaan rungon molemmilta puolilta ristimitalla ennen putken lyhentämistä. Jos runko ei ole täysin symmetrinen, pelkkä yhden sivun mitta voi johtaa siihen, että pyörät eivät tule keskelle tai kärry kulkee hieman vinossa. Tällainen virhe näkyy nopeasti renkaiden epätasaisena kulumisena.

Toinen hyödyllinen käytännön neuvo liittyy pyörä- ja rengaskokoon. Vaikka akselin mitat saadaan säädettyä sopiviksi, renkaan leveys ja vanteen ET-arvo vaikuttavat lopputulokseen paljon. Esimerkiksi sama 4 x 100 -kiinnitys ei vielä yksin takaa sitä, että vanha pyörä sopii ongelmitta lokasuojan alle. Ennen lopullista kiristystä kannattaa tehdä koesovitus renkaan kanssa ja tarkistaa, että kuormattuna jää riittävä välys myös jousituksen työskentelylle.

Säädettävät mitat tekevät tästä osasta kiinnostavan myös korjaamoille. Hyllyssä ei tarvitse pitää useita eri levyisiä kiinteitä akseleita, jos yksi universaali vaihtoehto kattaa suuren osan yleisistä tarpeista. Tämä vähentää varastointia ja nopeuttaa korjauspäätöksiä etenkin silloin, kun asiakkaan kärry pitäisi saada nopeasti takaisin käyttöön.

Aufbau und Funktionsprinzip der verstellbaren Gummifederachse

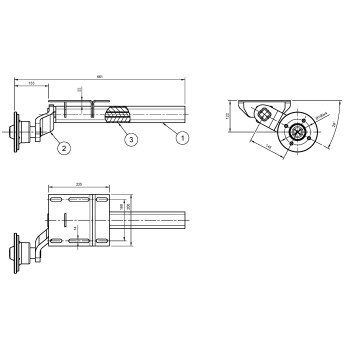

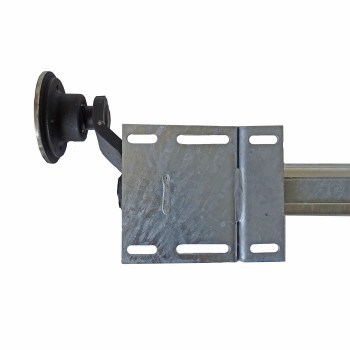

Rakenteeltaan tämä yleiskäyttöinen akseli perustuu kolmeen pääosaan: kahteen akselinpäähän ja niitä yhdistävään keskiputkeen. Akselin päät työnnetään keskiputken sisään haluttuun mittaan, minkä jälkeen ne lukitaan paikoilleen. Ratkaisun etu on se, että säätö voidaan tehdä rungon vaatimusten mukaan ilman erillistä hitsausta itse akselikokonaisuuteen, kunhan asennus tehdään valmistajan määritysten mukaisesti.

Kumijousitus on perävaunukäytössä vakiintunut ja toimiva ratkaisu. Sen etu lehtijousiin verrattuna on kompakti rakenne, vähäinen huoltotarve ja tasainen toiminta kevyissä kuormissa. Käytännössä kumielementit vaimentavat tärinää, pehmentävät iskuja ja auttavat pitämään kärryn rauhallisempana epätasaisella tiellä. Tämä on hyödyllistä etenkin silloin, kun kuljetetaan työkaluja, koneita, puutarhakalustoa tai muuta kuormaa, joka ei saisi pomppia liikaa.

Ajomukavuus ei ole pelkkä mukavuuskysymys, vaan vaikuttaa myös rakenteiden kestoon. Kun tärinä ja iskut eivät siirry yhtä rajusti runkoon, myös lavarakenteet, kiinnikkeet ja kuorma joutuvat vähemmälle rasitukselle. Tämä näkyy pitkällä aikavälillä pienempänä löystymisenä ja vähäisempänä rakenteiden väsymisenä. Siksi akselin jousitusratkaisulla on merkitystä myös silloin, kun kärryä käytetään paljon työmailla, sorateillä tai maatilan sisäisissä kuljetuksissa.

Arretierung eli lukitus on tässä rakenteessa ratkaiseva kohta. Sen tehtävä on varmistaa, että akselin päät pysyvät määritellyssä asennossa eikä säätö muutu käytössä. Käytännön asennusvinkki on puhdistaa liitospinnat huolellisesti ennen kokoamista ja tarkistaa, ettei putken sisään jää purseita, maaliroiskeita tai likaa, jotka voisivat estää osien tarkan asettumisen. Jos osat eivät mene suoraan linjaan, niitä ei pidä pakottaa vinoon, vaan mittaus ja kohdistus on syytä tarkistaa uudelleen.

Toinen usein unohtuva asia on kiristysjärjestys. Kun akselia asennetaan runkoon, kannattaa ensin varmistaa rungon keskiviiva, sen jälkeen akselin symmetrinen sijainti ja vasta lopuksi tehdä lopullinen kiristys valmistajan ohjearvojen mukaan. Jos kiinnitys vedetään lopulliseen momenttiin liian aikaisin, pieni mittapoikkeama voi jäädä rakenteeseen pysyvästi. Ammattikäytössä tätä ehkäistään mittaamalla napaetäisyydet vetopään keskilinjaan molemmilta puolilta.

Kumijousiakselissa on myös hyvä huomioida kuormituksen luonne. Vaikka akselikuorma on enintään 750 kg, käytännössä hyvä ajettavuus edellyttää, että kuorma jakautuu tasaisesti. Jos paino keskittyy jatkuvasti vain toiselle puolelle tai aivan taakse, myös akseli, renkaat ja runko kuormittuvat epätasaisesti. Tämä ei ole tämän komponentin erityinen heikkous, vaan yleinen sääntö kaikessa perävaunutekniikassa.

Ideal fuer Selbstbau, Spezialanhaenger und als Ersatzachse

Itse rakennetuissa perävaunuissa tämäntyyppinen akseli on erityisen hyödyllinen, koska runko tehdään usein käytettävissä olevien materiaalien, kuormatilan tarpeen ja pyöräkokojen mukaan. Tällöin valmiin akselin pitäisi mukautua projektiin, ei toisin päin. Säädettävä ratkaisu helpottaa suunnittelua esimerkiksi silloin, kun käytössä on itse tehty teräsrunko, vanhasta laitteesta muunnettu alusta tai poikkeuksellisen kapea tai leveä rakenne.

Erikoisperävaunuissa joustavuus korostuu vielä enemmän. Hyviä esimerkkejä ovat generaattorikärryt, kompressorivaunut, markkinamyyntiin tehdyt laitealustat, koirankuljetusvaunut, pienet huoltokärryt tai harrastekäyttöön rakennetut kuljetusalustat. Näissä projekteissa runkomitat eivät useinkaan noudata sarjatuotannon standardeja. Yleiskäyttöinen akseli vähentää tarvetta etsiä harvinaisia varaosia tai teettää kallista erikoisvalmistetta.

Vaihtoakselina tämä osa on kiinnostava erityisesti vanhoihin PKW-perävaunuihin, joissa alkuperäinen akseli on ruostunut, saanut osumaa tai kulunut loppuun. Jos vanhan kärryn runko on suora ja muuten kunnossa, akselin uusiminen voi pidentää käyttöikää merkittävästi. Tällöin kannattaa tarkistaa vähintään kolme asiaa: rungon kiinnityspisteiden kunto, pyöräliitännän sopivuus 4 x 100 -jaolle sekä se, ettei kärryn sallittu kokonaismassa ylitä akselin 750 kg kapasiteettia.

Käytännön työssä näkee usein tilanteita, joissa vanhan kärryn omistaja yrittää sovittaa paikalle liian raskasta tai liian kevyttä akselia. Liian raskas akseli ei automaattisesti ole parempi, jos geometria ei sovi tai jousitus toimii kuormittamattomana liian kovana. Liian kevyt akseli taas on selkeä turvallisuusriski. Siksi juuri oikea kantavuusluokka on tärkeä. 750 kg on hyvä valinta kevyisiin ja keskikokoisiin jarruttomiin perävaunuihin, mutta ei ratkaisu jokaiseen käyttötarkoitukseen.

Toinen etu on varaosahakuun kuluva ajan säästö. Kun tiedossa ovat säädettävät mitat ja pulttijako, vaihtoehtojen rajaaminen on huomattavasti helpompaa kuin silloin, kun etsitään täsmälleen alkuperäistä osaa valmistajan vanhalla merkinnällä. Tämä tekee tuotteesta hyödyllisen sekä yksityisille harrastajille että ammattilaisille, jotka huoltavat erilaisia kärryjä sesongin aikana nopeasti.

Jos projekti sisältää täysin uuden rungon rakentamisen, suosittelen suunnittelemaan akselin paikan jo ennen lavan lopullista rakentamista. Käytännössä moni tekee ensin rungon valmiiksi ja huomaa vasta myöhemmin, että pyörän paikka syö tilaa kuormatilasta tai lokasuojat osuvat väärään kohtaan. Kun akselin mitta-alue ja pyörien sijainti mietitään etukäteen, lopputulos on toimivampi sekä ajossa että kuormauksessa.

Lieferumfang und worauf beim Einbau zu achten ist

Toimituksen sisältö on selkeä ja käytännöllinen: mukana tulevat 2 akselinpäätä, keskiputki, kiinnitysmateriaali ja pyöränpultit. Tämä helpottaa asennuksen aloittamista, mutta ennen työn käynnistämistä kannattaa silti varmistaa koko projektin yhteensopivuus. Tarkistettavia perusasioita ovat rungon mitat, pyöräliitäntä 4 x 100, käytettävien vanteiden sopivuus sekä perävaunun suunniteltu akselikuorma.

Ensimmäinen tärkeä vaihe on mittaus. Mittaa rungon kiinnityspinnat, keskiviiva, pyörien tuleva sijainti ja tarvittava välys lokasuojille sekä kuormatilalle. Käytännön vinkki on merkitä rungon keskikohta selvästi ja verrata sitä vetopään keskiviivaan. Näin akseli saadaan varmasti suoraan rungon alle. Jos akseli jää vinoon edes muutaman millimetrin, kärry voi vetää huonosti, renkaat kulua epätasaisesti ja laakerit kuormittua turhaan.

Toinen vaihe on koesovitus ennen lopullista kiinnitystä. Asettakaa akselin päät ja keskiputki paikalleen, säätäkää mitat kohdalleen ja tarkistakaa pyörien sijainti vanteiden kanssa. Vasta tämän jälkeen kannattaa tehdä mahdollinen keskiputken lyhennys, jos valmistajan ohje sen sallii projektin mitoituksen perusteella. Putkea ei pidä lyhentää varmuuden vuoksi liikaa. Liian aikainen tai ylimitoitettu lyhennys on yksi yleisimmistä virheistä tee-se-itse-asennuksissa.

Kolmas vaihe on kiinnitysmateriaalin oikea käyttö. Mukana toimitettavat osat on tarkoitettu kokonaisuuteen, mutta asennuspintojen kunto ratkaisee paljon. Jos runkopalkit ovat ruostuneet, vääntyneet tai epätasaiset, uusi akseli ei yksin korjaa ongelmaa. Tarvittaessa rungon kiinnityspinnat on oikaistava ja vahvistettava ennen lopullista asennusta. Tämä on erityisen tärkeää vaihtoakselia asennettaessa vanhaan perävaunuun.

Neljäs käytännön huomio liittyy pyöränpultteihin. Vaikka pultit sisältyvät toimitukseen, vanteiden kartio- tai pallokanta sekä pultin pituus on syytä tarkistaa suhteessa käytössä oleviin vanteisiin. Yhteensopimaton pultti voi kiristyä näennäisesti oikein, mutta vanne ei asetu napaa vasten turvallisesti. Tämä on pieni yksityiskohta, mutta sillä on suuri merkitys käytön turvallisuudelle.

Asennuksen jälkeen suosittelen aina tekemään ensimmäisen koeajon ilman täyttä kuormaa. Tarkistakaa tämän jälkeen pyöränpulttien kiristys, kiinnityspisteiden asento ja se, että kärry kulkee suorassa eikä renkaissa näy poikkeavaa lämpenemistä lyhyen ajon jälkeen. Ensimmäisten ajokilometrien jälkeen on järkevää tehdä uusi tarkastus. Tämä on tuttu käytäntö ammattipuolella, ja se kannattaa ottaa tavaksi myös harrastajaprojekteissa.

Yksi lisävinkki, jota tuotesivulla ei yleensä avata, liittyy painopisteeseen. Vaikka akseli saadaan mekaanisesti sopimaan paikalleen, perävaunun käytös riippuu paljon siitä, mihin kohtaan akseli sijoittuu suhteessa kuormaan ja vetopäähän. Liian taakse asennettu akseli kasvattaa aisapainoa liian vähän, jolloin kärry voi alkaa levottomaksi. Liian eteen asennettu akseli taas voi tehdä aisapainosta tarpeettoman suuren. Siksi akselin sijainti kannattaa suunnitella kuormituksen todellisen käytön mukaan, ei pelkästään rungon ulkonäön perusteella.

Kun nämä asiat tehdään huolellisesti, säädettävä kumijousiakseli on erittäin käyttökelpoinen osa monenlaisiin perävaunuprojekteihin. Se tarjoaa joustoa mitoitukseen, helpottaa korjausta ja mahdollistaa toimivan ratkaisun myös silloin, kun vakioakseli ei sovi suoraan runkoon.

Yhteenvetona voidaan sanoa, että Flexi axle 750 kg 4 x 100 on käytännöllinen vaihtoehto silloin, kun tarvitaan säädettävä perävaunun akseli itse rakennettuun kärryyn, erikoisvaunuun tai vanhan akselin korvaajaksi. Sen vahvuuksia ovat 750 kg akselikuorma, yleinen 4 x 100 -pyöräliitäntä, laaja mittasäätö välillä A 650-1550 mm ja C 1380-1850 mm sekä mahdollisuus sovittaa keskiputkea valmistajan ohjeiden mukaan. Kun asennus tehdään huolellisesti ja kokonaisuus mitoitetaan oikein, lopputuloksena on toimiva, vakaa ja käyttötarkoitukseen sopiva ratkaisu. Artikkelin jälkeen tuotekuvat lisätään automaattisesti galleriana, joten yksityiskohtiin on helppo tutustua myös visuaalisesti ennen ostopäätöstä.
