Koppelcontactdoos 13 polig plastic aanhangwagenkoppelcontactdoos 13pol
10,90 €
Koppelcontactdoos 13 polig plastic aanhangwagenkoppelcontactdoos 13pol
10,90 €
Verzendprijs van: 6,90 €
Artikel Produkt lagernd

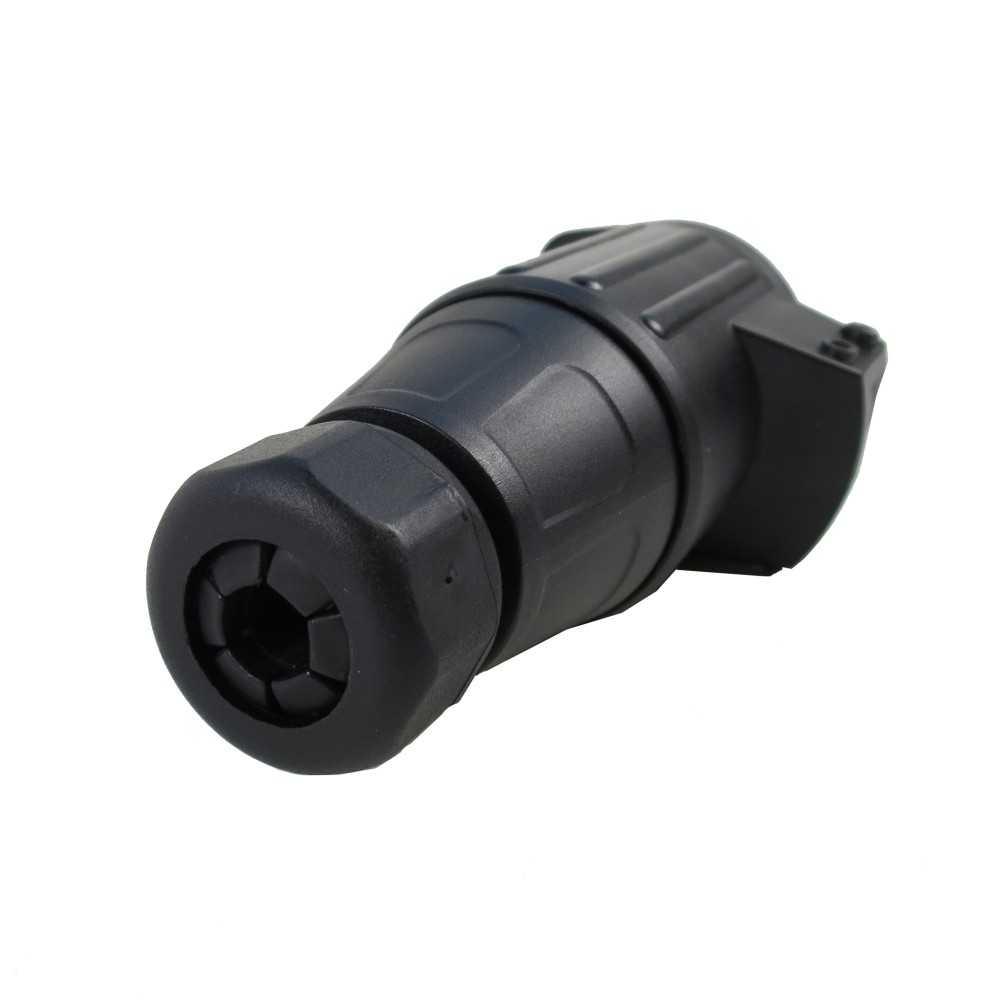

Koppelcontactdoos 13 polig plastic aanhangwagenkoppelcontactdoos 13pol
Art.Nr.: 990001974
- Koppelbus 13 polig
- PVC-behuizing zwart
- voor autoaanhanger / caravan
anschlussplan.pdf (2.02 MB)
Veelgestelde vragen over dit product
7-polige stekker (type N, ISO 1724) — de oudere norm:
| Pin | Klem | Kleur volgens DIN | Functie |
|---|---|---|---|
| 1 | L | geel | Richtingaanwijzer links |
| 2 | 54G | blauw | Mistachterlicht |
| 3 | 31 | wit | Massa |
| 4 | R | groen | Richtingaanwijzer rechts |
| 5 | 58R | bruin | Achterlicht rechts |
| 6 | 54 | rood | Remlicht |
| 7 | 58L | zwart | Achterlicht links en kentekenplaatverlichting |
13-polige stekker (ISO 11446) — huidige standaard, met extra functies en gescheiden aardingen:
| Pin | Kleur volgens DIN | Functie |
|---|---|---|
| 1 | geel | Richtingaanwijzer links |
| 2 | blauw | Mistachterlicht |
| 2a | — | Schakelaar voor mistachterlicht op het voertuig |
| 3 | wit | Massa (stroomkring 1–8) |
| 4 | groen | Richtingaanwijzer rechts |
| 5 | bruin | Rechter achterlichten, markeringslichten en kentekenverlichting |
| 6 | rood | remlicht |
| 7 | zwart | linker achterlicht, markeringslicht en kentekenverlichting |
| 8 | oranje | achteruitrijlicht |
| 9 | rood, 2,5 mm² | Directe stroomtoevoer (klem 30) |
| 10 | zwart-rood | Laadleiding accu |
| 11 | groen-bruin | Aarde voor laadkabel |
| 12 | — | niet gebruikt |
| 13 | wit, 2,5 mm² | Aarde voor stroomkring 9 |
De nummering die op de stekker en het stopcontact is gegraveerd, is bindend — bij afwijkende kabelsets geldt deze, niet de aderkleur.
Adapter: Van 13-polig op het voertuig naar 7-polig op de aanhanger is geen probleem. Omgekeerd werken alleen de basisfuncties — achteruitrijlicht, permanente plus en laadleiding ontbreken, omdat er in het 7-polige systeem geen leidingen voor zijn. Verwijder de adapter wanneer deze niet wordt gebruikt, anders gaan de contacten roesten.
Als de verlichting uitvalt, is meestal niet de lamp defect, maar de verbinding ernaartoe. Controleer in deze volgorde:
- Contacten in stekker en stopcontact — corrosie is de meest voorkomende oorzaak. Reinigen, drogen, contactspray.
- Aarding — zit de aansluiting stevig vast aan het frame en is deze roestvrij? Als meerdere functies tegelijk uitvallen, ligt de fout bijna altijd bij de aarding.
- Kabel aan de dissel — daar slijten kabels het vaakst door, vaak direct achter de stekker.
- Lampen en verlichtingsarmaturen — pas als al het voorgaande in orde is.
Ombouw naar LED: lampen moeten een geldig keurmerk hebben. Na de ombouw kan het aanhangwagencontrolesysteem in het trekkende voertuig de aanhangwagen onder bepaalde omstandigheden niet meer herkennen, omdat de stroomsterkte te laag is — dan helpt een geschikt regelapparaat.
Reserveonderdelen: elektriciteit, stekkers en kabels, evenals verlichting.
Aanbevolen accessoires / reserveonderdelen
Alle beoordelingen Beoordeling schrijven
Geverifieerde aankoop *
Geschreven van Gast on 04.06.2015
heel nuttig ...
... maar de rubberen afdichting van de compressiefitting is niet goed voor dikke, 13-aderige kabel. Het past eerst heel strak en scheurt als de kabel erdoorheen wordt gedrukt, maar de plug doet zijn werk. En daar gaat het om.
Automatisch vertaald · Origineel bekijken
Geverifieerde aankoop *
Geschreven van Florian G. on 12.06.2013
super
super onderdeel, snelle levering en gunstige prijs...
Automatisch vertaald · Origineel bekijken
Geverifieerde aankoop *
Geschreven van Thomas B. on 17.10.2015
De beoordelingen met de vermelding “Geverifieerde aankoop” zijn afkomstig van klanten die het product in onze winkel hebben gekocht. Beoordelingen zonder deze vermelding kunnen ook afkomstig zijn van consumenten die de beoordeelde producten niet hebben gekocht. De echtheid hiervan is niet gecontroleerd.
