3-polige stekkerdoos volgens DIN 9680 voor autoaanhangwagens / bouwmachines / landbouwmachines
3,90 €
3-polige stekkerdoos volgens DIN 9680 voor autoaanhangwagens / bouwmachines / landbouwmachines
3,90 €
Verzendprijs van: 6,90 €
Artikel Product in voorraad

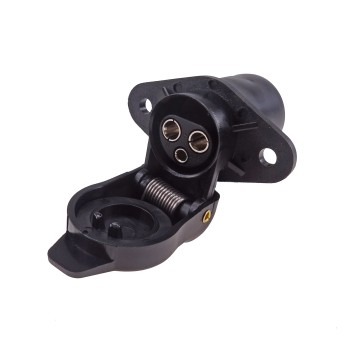

3-polige stekkerdoos volgens DIN 9680 voor autoaanhangwagens / bouwmachines / landbouwmachines
Art.Nr.: 990013940
- 3-pins wandcontactdoos

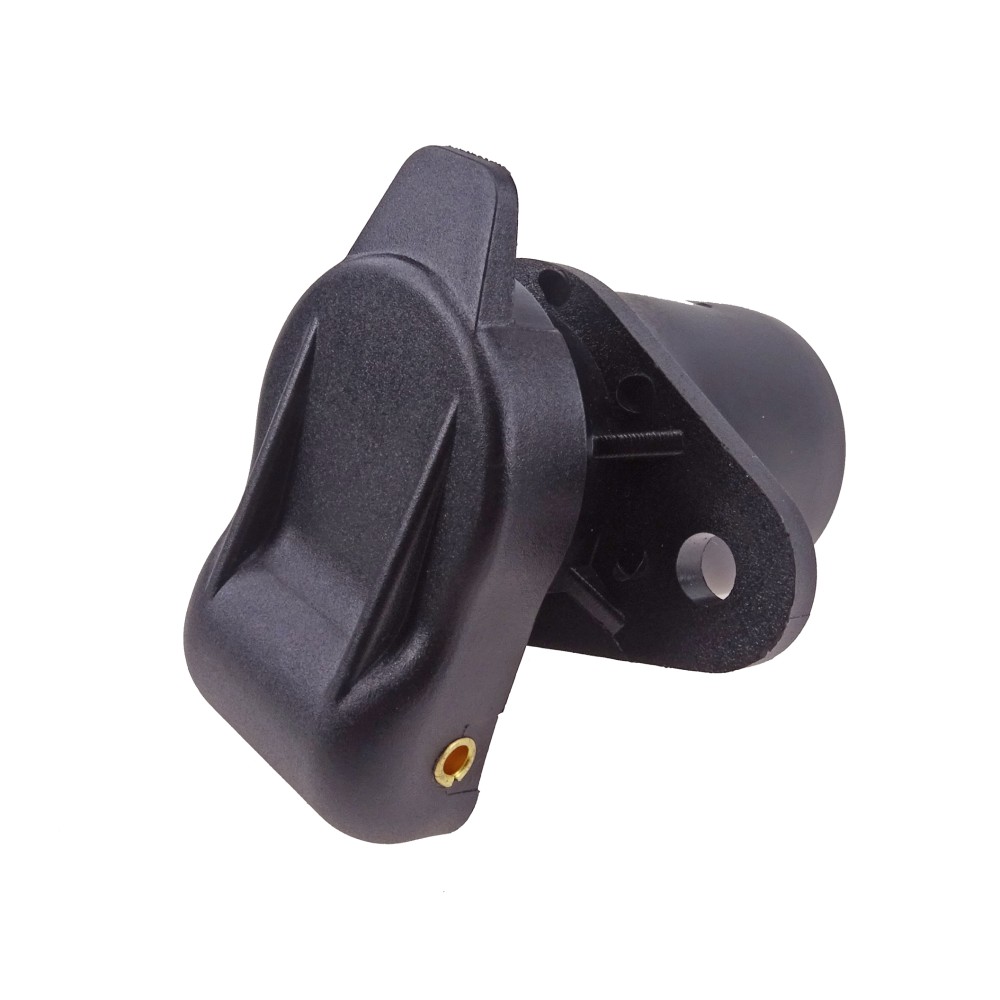

- met beschermkap
- volgens DIN 9680
- 6 - 24V
- max. 25A

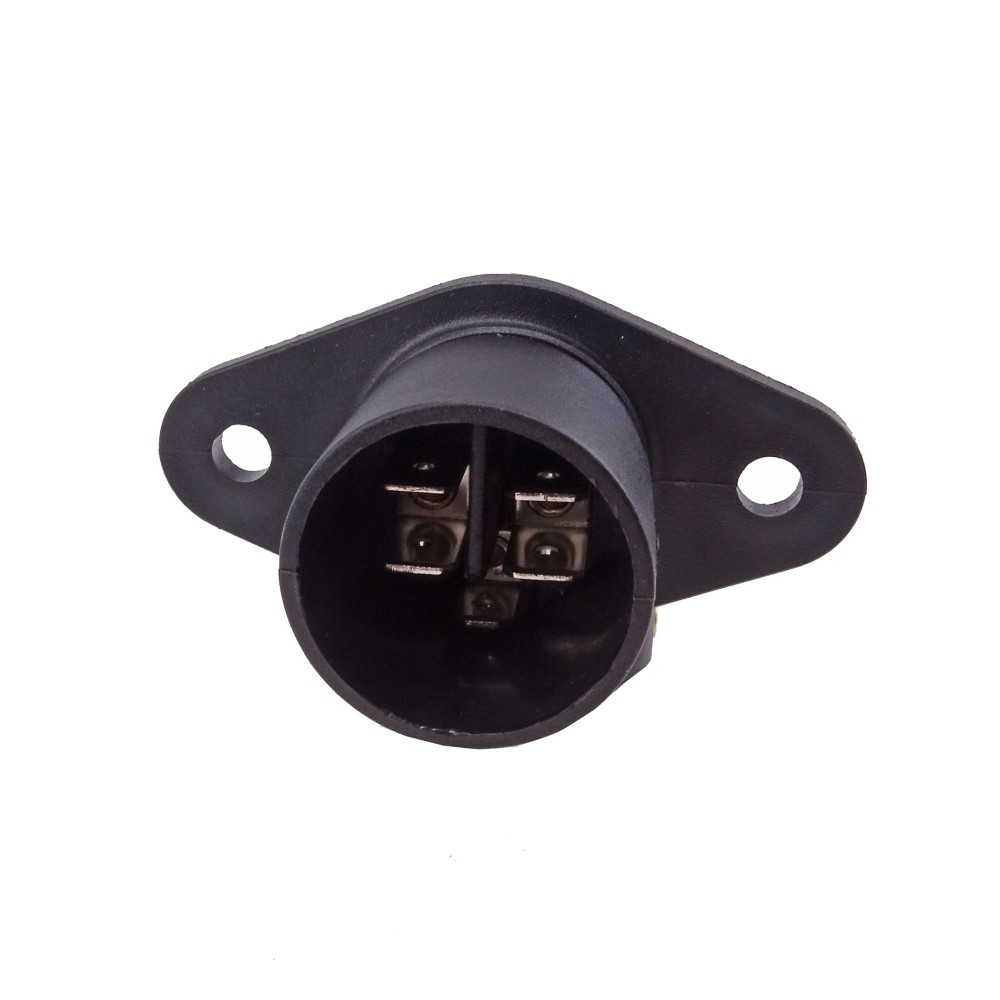

- Kabelaansluiting met plat stekkercontact 4 x 6,3mm / 1 x 4,8mm
- Lengte: ca. 50mm
- Afstand montagegaten: ca. 46mm
- bijv. voor autotrailers / bouwmachines / landbouwmachines
Deze 3-polige stekkerdoos met beschermkap voldoet aan de DIN 9680-norm en is ideaal voor gebruik in aanhangwagens, bouwmachines en landbouwmachines. Hij is ontworpen voor spanningen van 6 tot 24 volt en kan een maximale stroom van 25 ampère aan. De kabel wordt aangesloten via platte stekkercontacten van 4 x 6,3 mm en 1 x 4,8 mm, wat een betrouwbare en stabiele verbinding mogelijk maakt. Met een lengte van ongeveer 50 mm is de contactdoos compact en eenvoudig te installeren. De montagegaten hebben een gatafstand van ongeveer 46 mm, wat zorgt voor een probleemloze installatie. De geïntegreerde beschermkap beschermt de contacten tegen vuil en vocht, wat de levensduur van de contactdoos verlengt.
Veelgestelde vragen over dit product
7-polige stekker (type N, ISO 1724) — de oudere norm:
| Pin | Klem | Kleur volgens DIN | Functie |
|---|---|---|---|
| 1 | L | geel | Richtingaanwijzer links |
| 2 | 54G | blauw | Mistachterlicht |
| 3 | 31 | wit | Massa |
| 4 | R | groen | Richtingaanwijzer rechts |
| 5 | 58R | bruin | Achterlicht rechts |
| 6 | 54 | rood | Remlicht |
| 7 | 58L | zwart | Achterlicht links en kentekenplaatverlichting |
13-polige stekker (ISO 11446) — huidige standaard, met extra functies en gescheiden aardingen:
| Pin | Kleur volgens DIN | Functie |
|---|---|---|
| 1 | geel | Richtingaanwijzer links |
| 2 | blauw | Mistachterlicht |
| 2a | — | Schakelaar voor mistachterlicht op het voertuig |
| 3 | wit | Massa (stroomkring 1–8) |
| 4 | groen | Richtingaanwijzer rechts |
| 5 | bruin | Rechter achterlichten, markeringslichten en kentekenverlichting |
| 6 | rood | remlicht |
| 7 | zwart | linker achterlicht, markeringslicht en kentekenverlichting |
| 8 | oranje | achteruitrijlicht |
| 9 | rood, 2,5 mm² | Directe stroomtoevoer (klem 30) |
| 10 | zwart-rood | Laadleiding accu |
| 11 | groen-bruin | Aarde voor laadkabel |
| 12 | — | niet gebruikt |
| 13 | wit, 2,5 mm² | Aarde voor stroomkring 9 |
De nummering die op de stekker en het stopcontact is gegraveerd, is bindend — bij afwijkende kabelsets geldt deze, niet de aderkleur.
Adapter: Van 13-polig op het voertuig naar 7-polig op de aanhanger is geen probleem. Omgekeerd werken alleen de basisfuncties — achteruitrijlicht, permanente plus en laadleiding ontbreken, omdat er in het 7-polige systeem geen leidingen voor zijn. Verwijder de adapter wanneer deze niet wordt gebruikt, anders gaan de contacten roesten.
Als de verlichting uitvalt, is meestal niet de lamp defect, maar de verbinding ernaartoe. Controleer in deze volgorde:
- Contacten in stekker en stopcontact — corrosie is de meest voorkomende oorzaak. Reinigen, drogen, contactspray.
- Aarding — zit de aansluiting stevig vast aan het frame en is deze roestvrij? Als meerdere functies tegelijk uitvallen, ligt de fout bijna altijd bij de aarding.
- Kabel aan de dissel — daar slijten kabels het vaakst door, vaak direct achter de stekker.
- Lampen en verlichtingsarmaturen — pas als al het voorgaande in orde is.
Ombouw naar LED: lampen moeten een geldig keurmerk hebben. Na de ombouw kan het aanhangwagencontrolesysteem in het trekkende voertuig de aanhangwagen onder bepaalde omstandigheden niet meer herkennen, omdat de stroomsterkte te laag is — dan helpt een geschikt regelapparaat.
Reserveonderdelen: elektriciteit, stekkers en kabels, evenals verlichting.
