Boîte de raccordement du câble de remorque / boîte de jonction Boîte de jonction 10 pôles
7,90 €
Boîte de raccordement du câble de remorque / boîte de jonction Boîte de jonction 10 pôles
7,90 €
Prix d'envoi à partir de: 4,90 €
Article Product in stock

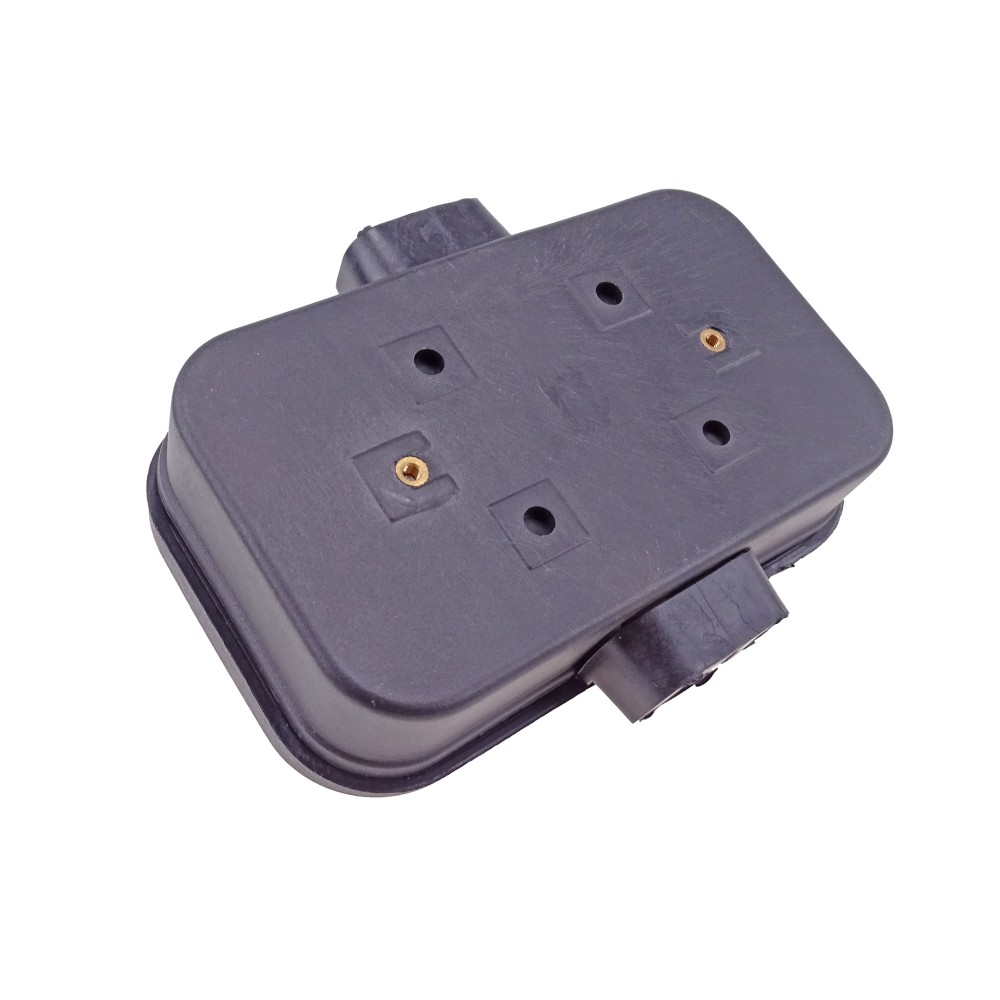

Boîte de raccordement du câble de remorque / boîte de jonction Boîte de jonction 10 pôles
Produit.No.: 990001952
- avec bloc terminal à 10 pôles ( bornes lustrées)
- boîtier en plastique robuste
- couvercle avec 2 vis de blocage
- entrées de câbles latérales en caoutchouc
- l'eau protégée
- pour caravane / remorque
- dimensions environ 125 x 95 x 42mm
Questions fréquentes sur ce produit
Fiche à 7 broches (type N, ISO 1724) — l'ancienne norme :
| Broche | Borne | Couleur selon la norme DIN | Fonction |
|---|---|---|---|
| 1 | L | jaune | Clignotant gauche |
| 2 | 54G | bleu | Feu antibrouillard arrière |
| 3 | 31 | blanc | Masse |
| 4 | R | vert | Clignotant droit |
| 5 | 58R | marron | Feu arrière droit |
| 6 | 54 | rouge | Feu stop |
| 7 | 58L | noir | Feu arrière gauche et éclairage de la plaque d'immatriculation |
Connecteur à 13 broches (ISO 11446) — norme actuelle, avec des fonctions supplémentaires et des masses séparées :
| Broche | Couleur selon la norme DIN | Fonction |
|---|---|---|
| 1 | jaune | Clignotant gauche |
| 2 | bleu | Feu antibrouillard arrière |
| 2a | — | Commutateur du feu antibrouillard arrière sur le véhicule |
| 3 | blanc | Masse (circuits 1 à 8) |
| 4 | vert | Clignotant droit |
| 5 | marron | Éclairage arrière droit, feux de position et éclairage de la plaque d'immatriculation |
| 6 | rouge | Feu stop |
| 7 | noir | Feux arrière, feux de position et éclairage de la plaque d'immatriculation gauches |
| 8 | orange | Feu de recul |
| 9 | rouge, 2,5 mm² | Alimentation directe (borne 30) |
| 10 | noir-rouge | Câble de charge de la batterie |
| 11 | vert-marron | Masse pour le câble de charge |
| 12 | — | non utilisé |
| 13 | blanc, 2,5 mm² | Masse pour le circuit 9 |
La numérotation gravée sur la fiche et la prise fait foi — en cas de jeux de câbles différents, c'est elle qui s'applique, et non la couleur des fils.
Adaptateur : le passage d'une prise à 13 broches sur le véhicule à une prise à 7 broches sur la remorque ne pose aucun problème. Dans le sens inverse, seules les fonctions de base fonctionnent : le feu de recul, l’alimentation permanente et le câble de charge font défaut, car le système à 7 broches ne dispose pas de câbles correspondants. Retirez l’adaptateur lorsqu’il n’est pas utilisé, sinon les contacts risquent de se corroder.
En cas de panne d’éclairage, ce n’est généralement pas le feu qui est défectueux, mais la connexion qui y mène. Vérifiez dans cet ordre :
- les contacts dans la fiche et la prise — la corrosion en est la cause la plus fréquente. Nettoyez, séchez et appliquez un spray de contact.
- Masse — le raccordement au châssis est-il bien fixé et exempt de rouille ? Si plusieurs fonctions tombent en panne simultanément, c’est presque toujours la masse qui est en cause.
- Câbles au niveau du timon — c’est là que les câbles s’usent le plus souvent, souvent juste derrière la fiche.
- Ampoule et feu — à vérifier uniquement si tout ce qui précède est en bon état.
Passage aux LED : les feux doivent porter un marquage de conformité valide. Après la conversion, il se peut que le système de contrôle de la remorque dans le véhicule tracteur ne détecte plus la remorque, car le flux de courant est trop faible — dans ce cas, un boîtier de commande adapté peut aider.
Pièces de rechange : système électrique, fiches et câbles, ainsi que l'éclairage.
Dernièrement consulté
Tous les avis Écrire une critique
Achat vérifié *
Écrit par Gast on 03.02.2016
Connecteur de câble prise 10 pôles
La boîte en elle-même est assez solide, mais le bornier inclus est de mauvaise qualité. Plusieurs filetages se sont cassés lors de la fixation des câbles. Je l'ai donc remplacée par une borne de bricolage.
Avec 13 fils, c'est un peu serré.
Traduit automatiquement · Voir l'original
Achat vérifié *
Écrit par Dirk H. on 22.06.2012
Achat vérifié *
Écrit par Detlef K. on 13.10.2012
